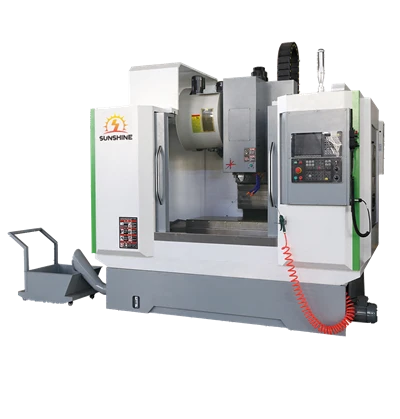

Вертикални обрадни центар за сечење метала са великим ходом
Машина за сечење метала са повишеним вертикалним обрадним центрима је ефикасна и прецизна опрема за обраду. Ова опрема има карактеристике великог хода и може задовољити потребе обраде различитих величина и потешкоћа.
Ова опрема је погодна за обраду металних материјала, као што су легуре алуминијума, челик, итд. Његово вретено велике брзине и пренос магацина алата омогућавају брзо сечење уз одржавање стабилног процеса.
Ова опрема има одличне перформансе у погледу ефикасности обраде и тачности обраде. Користи читав низ висококвалитетних конфигурација као што су увезени прецизни куглични вијци, увезени серво мотори и серво погони како би се осигурала тачност и поузданост обраде.
Наш машински центар пружа флексибилне методе обраде и може да прилагоди начин обраде према потребама обраде. Истовремено, опрема усваја напредни контролни систем и подржава различите методе програмирања, укључујући ручне, аутоматске, Г код, итд.
Наши машински центри такође имају дизајн прилагођен кориснику, као што су пространи радни простори, контролне табле лаке за руковање и ефикасни системи за аутоматску промену алата. То чини рад практичнијим, смањује радни интензитет оператера и побољшава ефикасност производње.
Као ефикасна и поуздана машина за сечење метала, наш модел подигнутог вертикалног обрадног центра је најбољи избор за ваше потребе обраде. Пружамо висококвалитетне производе и савршену постпродајну услугу. Ако имате било каквих питања или потреба, слободно нас контактирајте.
| Спецификације | јединица | ВМЦ650 | ВМЦ850 | ВМЦ855 | ВМЦ1050 | ВМЦ1160 | ВМЦ1370 | ВМЦ1580 |
| Величина табеле 工作台尺寸 |
мм | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Максимално оптерећење табеле 工作台最大承重 |
кг | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Ход по Кс/И/З осе X/Y/Z轴坐标行程 |
мм | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Удаљеност између центра вретена и стуба 主轴中心线至立柱正面导轨距离 |
мм | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Растојање између чеоне површине вретена и површине радног стола 主轴端面至工作台上平面距离 |
мм | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| Кс/И/З Макс. брзина довода X/Y/Z最大进给速度 |
мм/мин | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| Кс/И/З Макс. Рапид траверсе X/Y/Z最大快移速度 |
м/мин | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| вретено брзина 主轴转速 |
р/мин | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| конус вретена 主轴锥孔 |
тип | БТ40 | БТ40 | БТ40 | БТ40 | БТ40 | БТ40 | БТ50 |
| Снага мотора вретена 主轴电机功率 |
кВ | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Снага серво мотора на оси Кс/И/З X/Y/Z轴伺服电机功率 |
кВ | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Кс/И/З прикључак мотора X/Y/Z电机连接方式 |
Директан 直联 |
Директан 直联 |
Директан 直联 |
Директан 直联 |
Директан 直接 |
Директан 直接 |
Директан 直接 |
|
| Кс/И/З тип водича X/Y/Z导轨类型 |
Линија шина 线轨 |
Линија шина 线轨 |
Линија шина 线轨 |
Линија шина 线轨 |
трећи ред 3线 |
Две линије и једна тврда линија 2线一硬 |
Две линије и једна тврда линија 2线一硬 |
|
| Т слот 工作台T型槽 |
мм | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Поновите тачност позиционирања 重复定位精度 |
мм | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Алат магазин 刀库形式 |
Тип шешира/тип диска 斗笠式/圆盘式 |
Тип шешира/тип диска 斗笠式/圆盘式 |
тип диска 圆盘式 |
тип диска 圆盘式 |
тип диска 圆盘式 |
тип диска 圆盘式 |
тип диска 圆盘式 |
|
| Капацитет алата 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Максимална тежина алата 最大刀具重量 |
кг | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Макс. дужина алата 最大刀具长度 |
мм | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Електрични капацитет 电气总容量 |
кВА | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Димензије машине (ДкШкВ) 机床尺寸(长x宽x高) |
мм | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Нет. тежина (око) 机床重量(约) |
кг | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
